Upínací svorka…
xxx
Koupit
Kód: 7439170080
Číslo: 39170080
EAN: 4046368504268
943 Kč s DPH
Naše cena bez DPH:
779 Kč
Doporučená maloobchodní cena výrobce s DPH: 1 073 Kč
Rozdíl: 130 Kč (12 %) oproti doporučené ceně výrobce

Doporučená maloobchodní cena výrobce je nezávazná referenční cena.
Nejedná se o nejnižší ani předchozí cenu našeho e-shopu

Doporučená prodejní cena

Cena stanovena výrobcem

SKLADEM 48h
Externí sklad 5ks


ks
Servis a poradenství - detail produktu
Specialisté - detail produktu

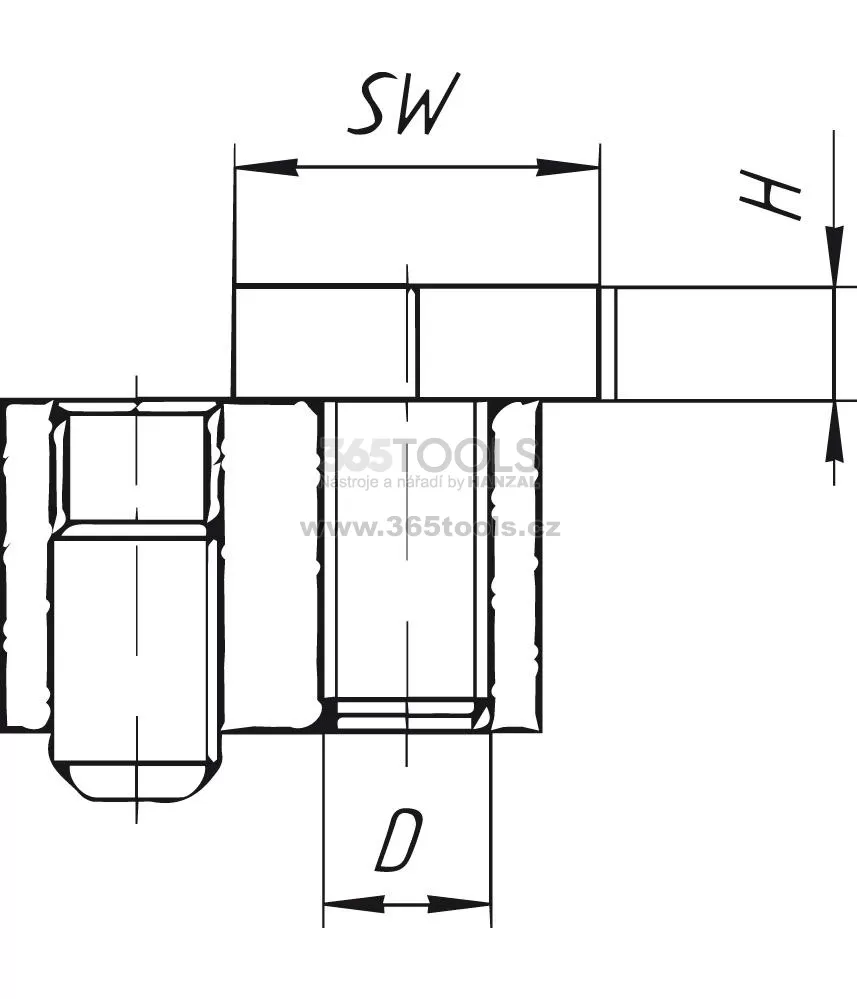

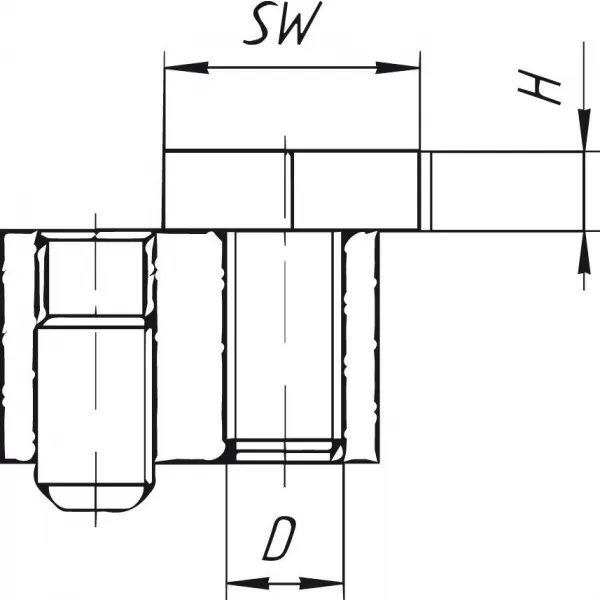

Parametry

WGNr. W343
Závit D M8

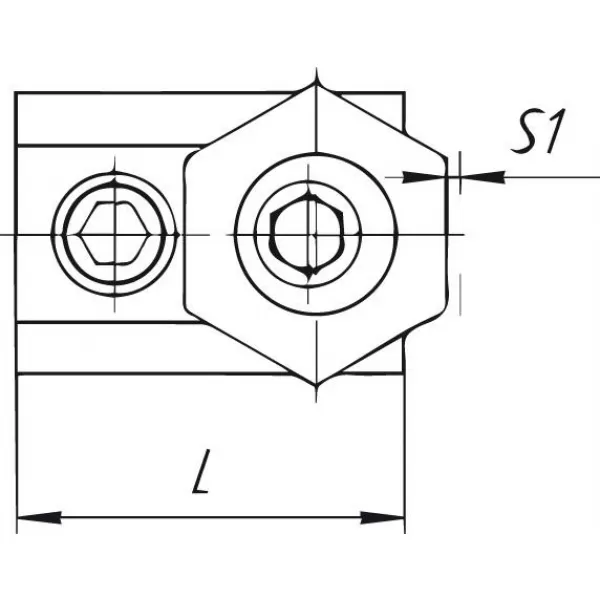

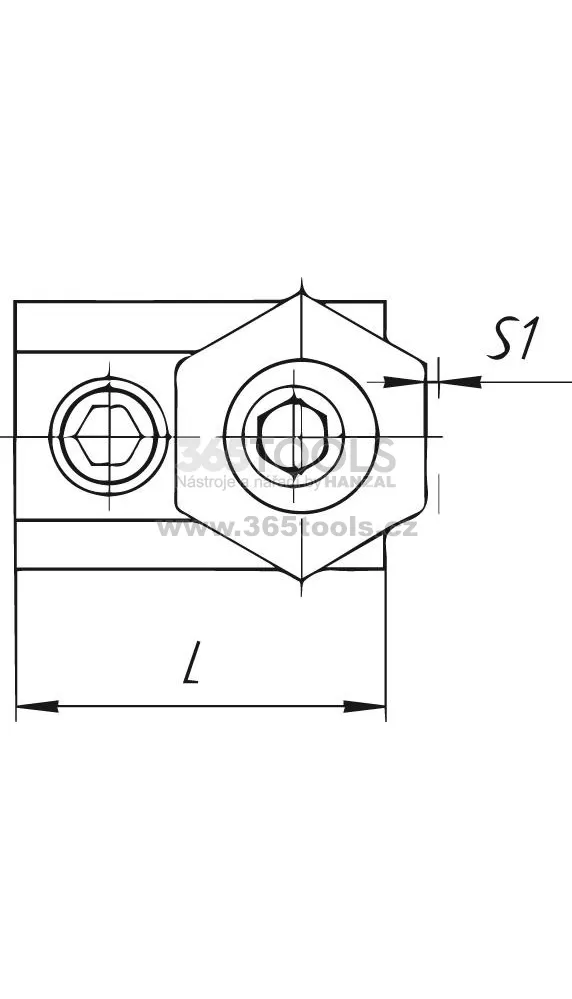

Dráha excentru S1 1 mm
Upínací síla 3,6 kN
Výška podložky H 4,8 mm
Vnitřní 6-hran 5 mm

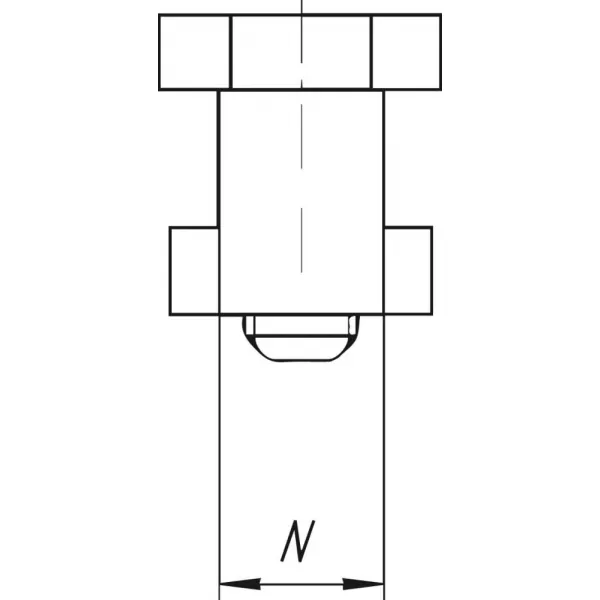

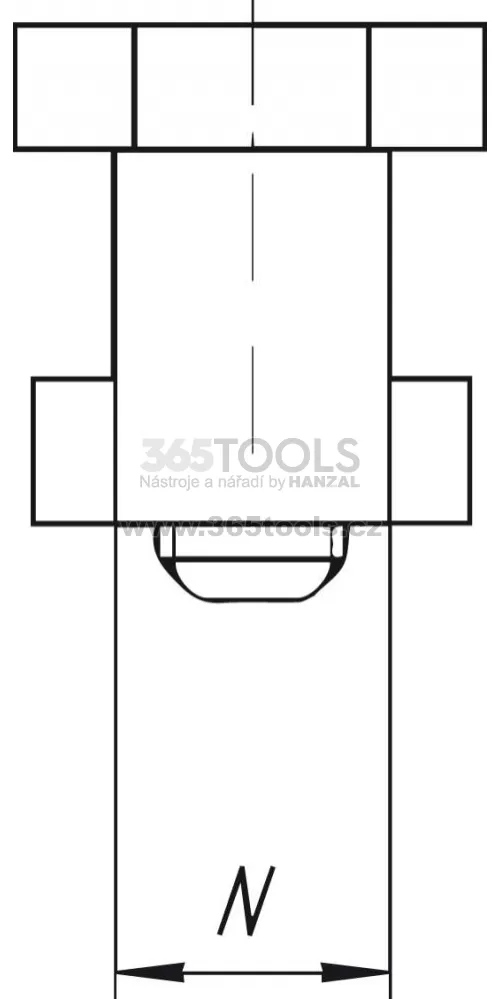

Šířka drážky T N 12 mm
SW 21 mm
Číslo produktu 39170080
Variantní atribut pro strojní stůl T-drážka 12
Podkategorie Upínací šroub pro T-drážky
EAN 4046368504268
Objednací kód 7439170080
Speciální nabídka
Sada očkoplochých klíčů DIN 3113B 10-32mm 12 ks FORMAT
Očkový vidlicový klíč, vyhnutý Provedení: DIN 3113, ISO 3318, tvar B. Matně chromovaný, otevřená čelist zalomená pod úhlem 15°. Dodává se v kartonu. Kovaná chromvanadová ocel. Strana s očkem hluboce vyhnutá. Úchopný, oválný dřík.

Upínací svorka excentrická pro strojní stůl T-drážka 12 MITEE-BITE

Popis produktu

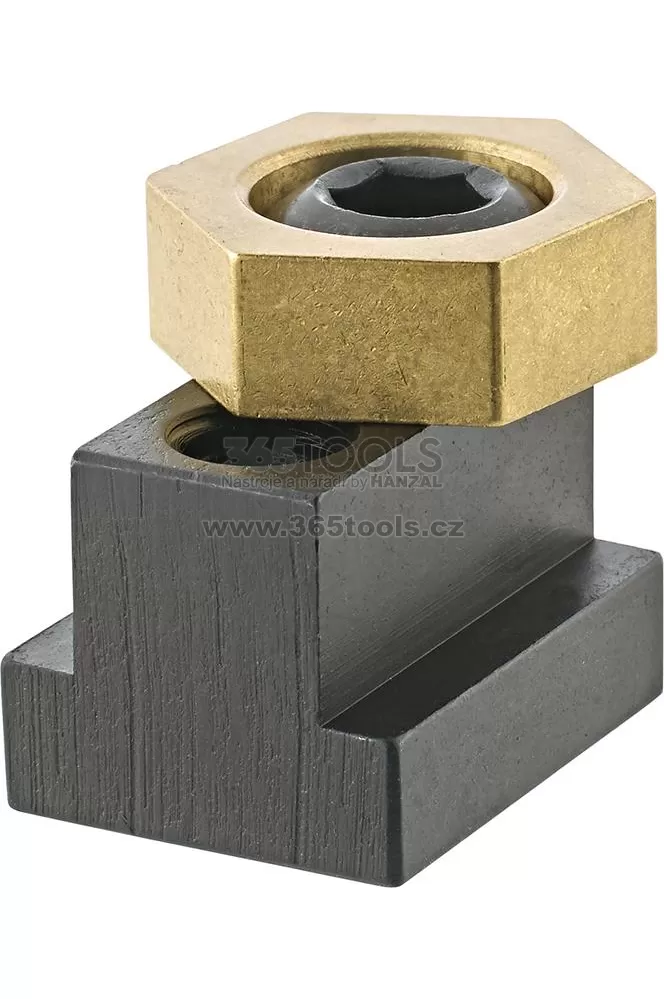

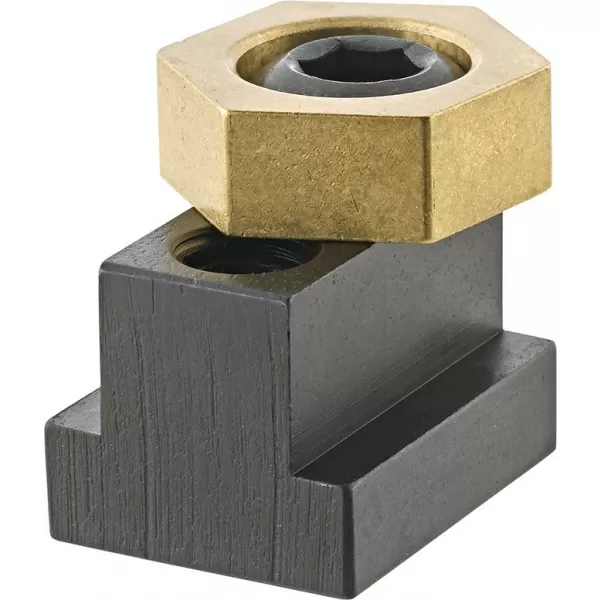

Excentrická upínka s T-maticí

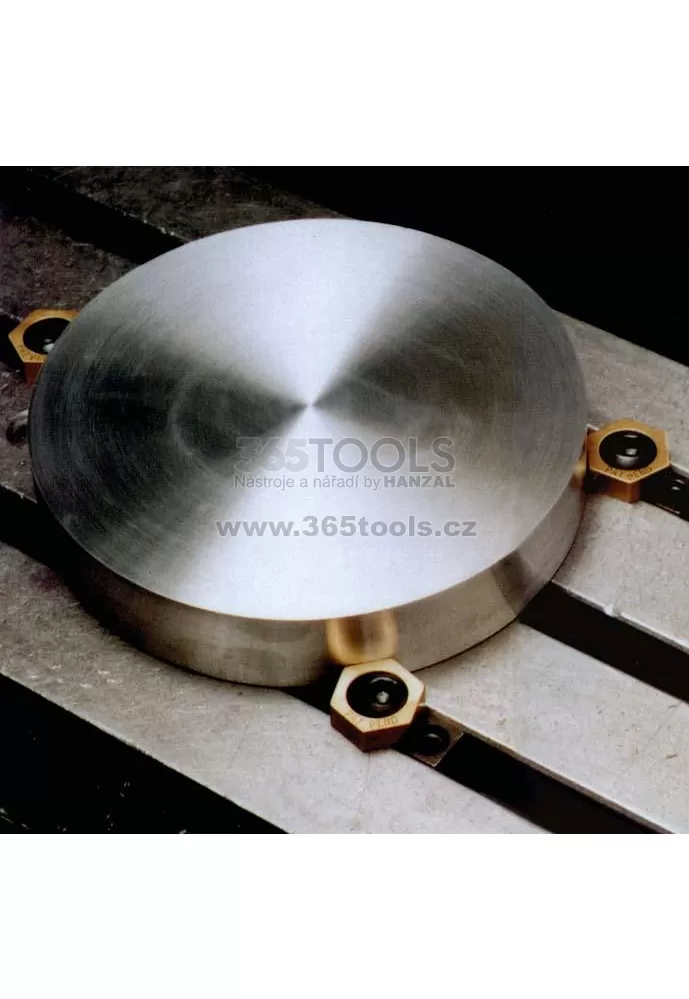

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

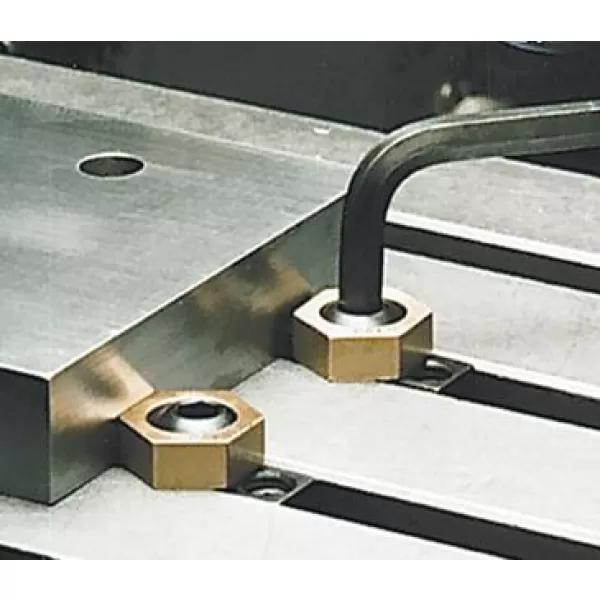

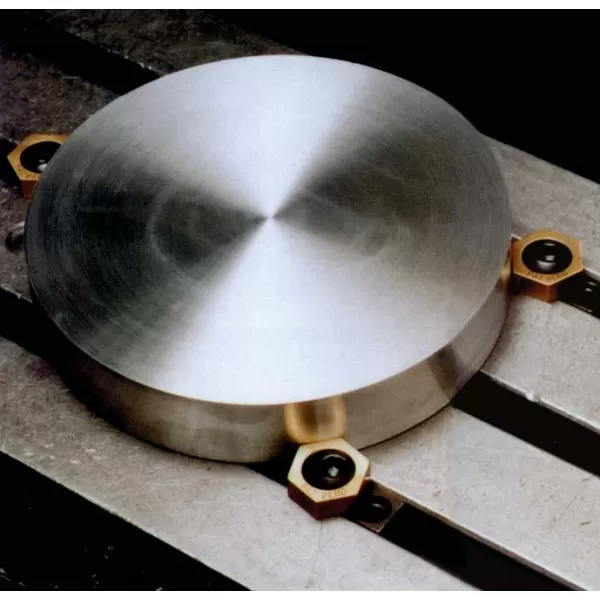

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Použití: Zušlechtěné T-matice jsou zasunuty do T-drážek a zaaretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.

Značka

Parametry

WGNr. W343
Závit D M8
Dráha excentru S1 1 mm
Upínací síla 3,6 kN
Výška podložky H 4,8 mm
Vnitřní 6-hran 5 mm
Šířka drážky T N 12 mm
SW 21 mm
Číslo produktu 39170080
Variantní atribut pro strojní stůl T-drážka 12
Podkategorie Upínací šroub pro T-drážky
EAN 4046368504268
Objednací kód 7439170080
